時間：2019-8-16 地址：河南周口市光明路 客戶需求：電梯全網通手機信號覆蓋

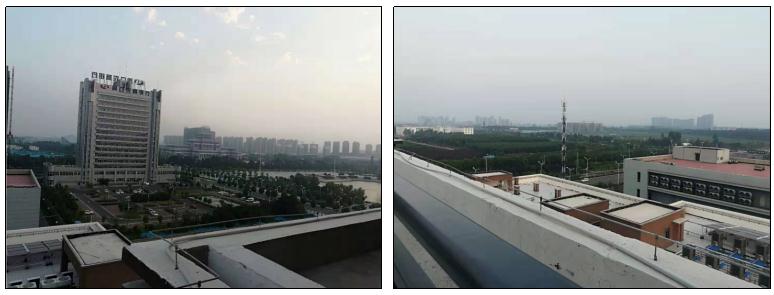

該小區位于河南省周口市川匯區光明路，是周口市的規劃新區。該位置緊鄰周口市行政中心，周邊設施和運營商基站已經架設完善。

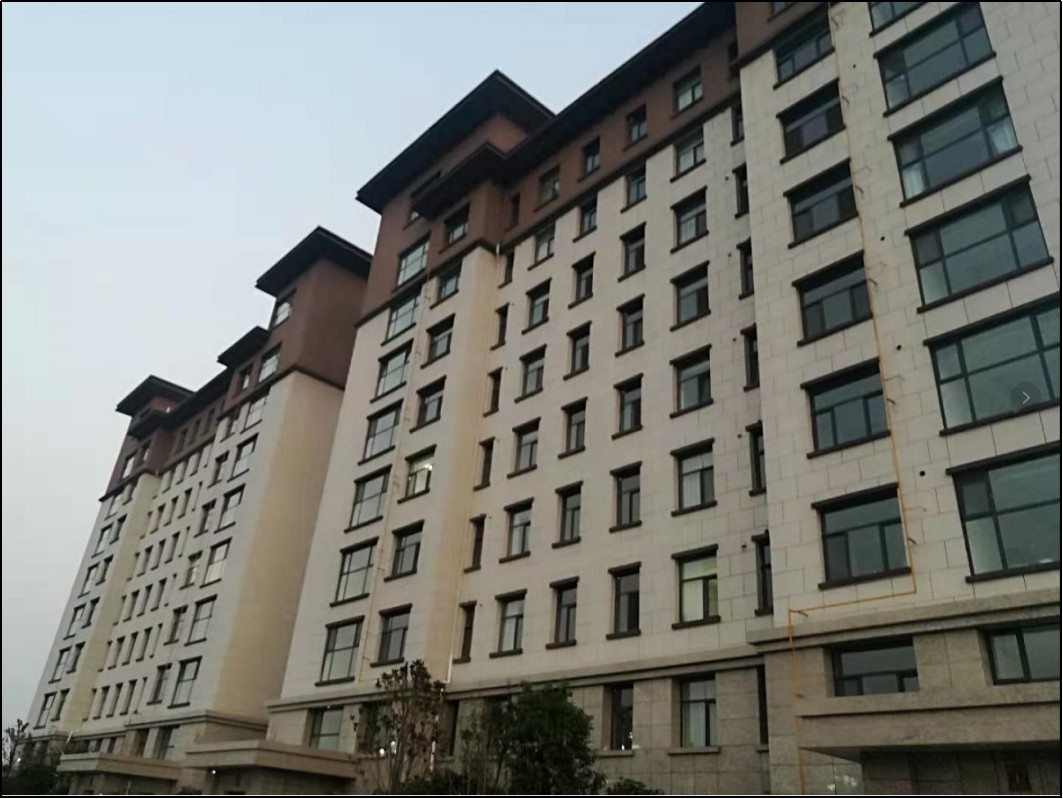

小區均為9層樓的小高層住宅。此次安裝設備用于解決每棟樓電梯手機信號增強器和無服務的情況。

一． 信號勘測

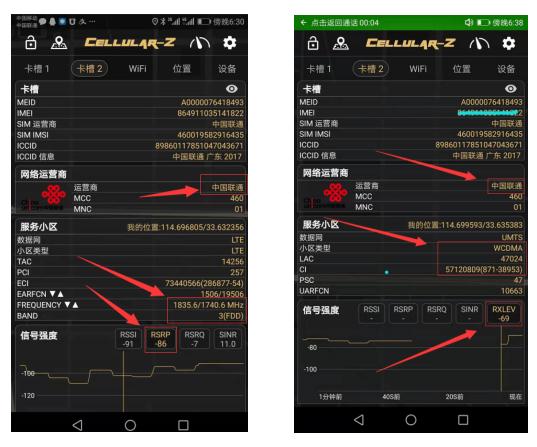

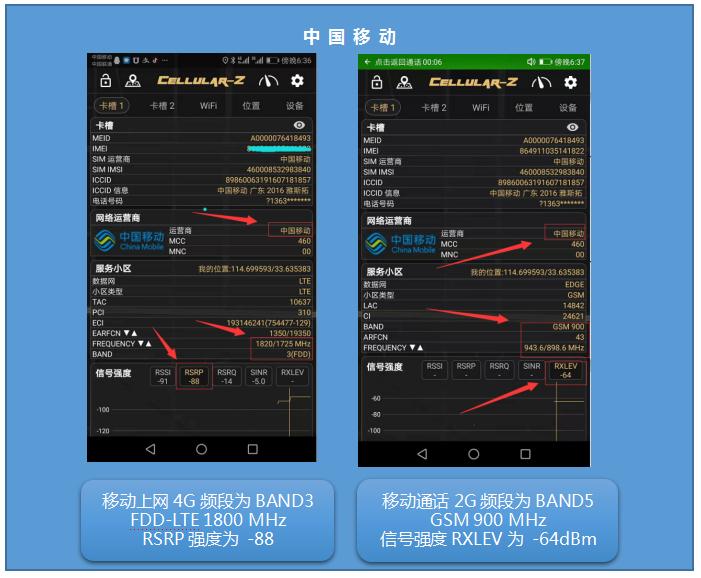

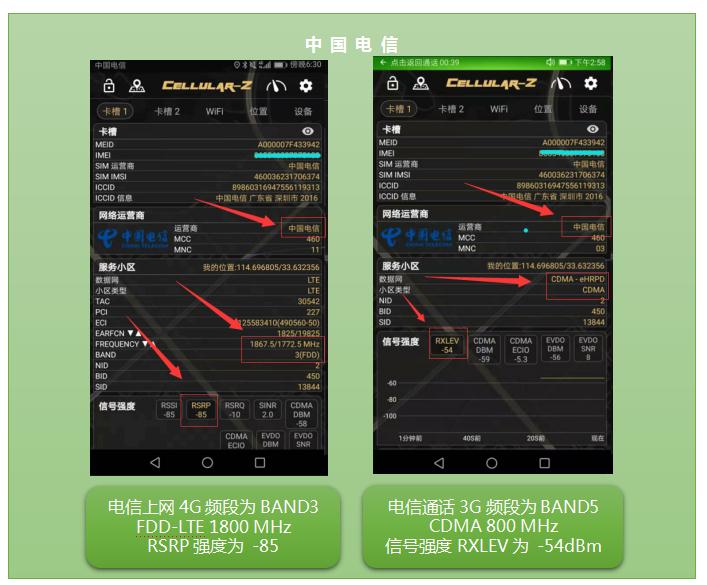

在小區樓頂，可測得三大運營商的頻段信號如下所示：

        由以上樓頂運營商的信號信源可以看出，該小區樓頂三大運營商信號信源穩定優質。

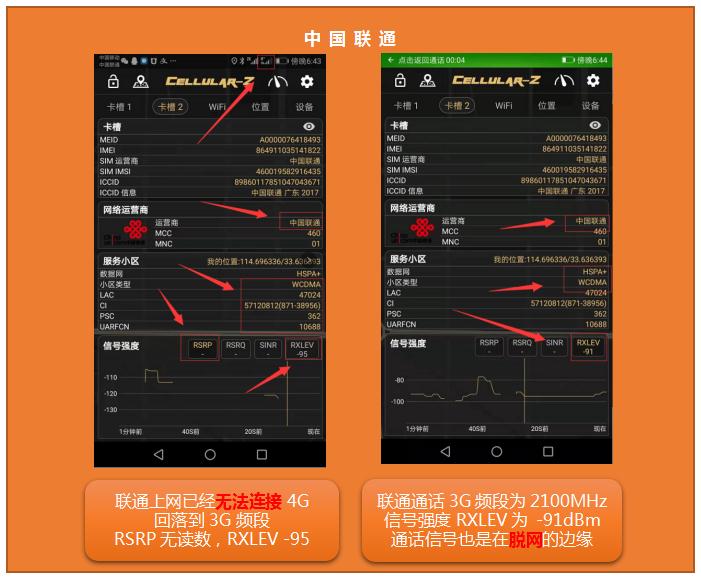

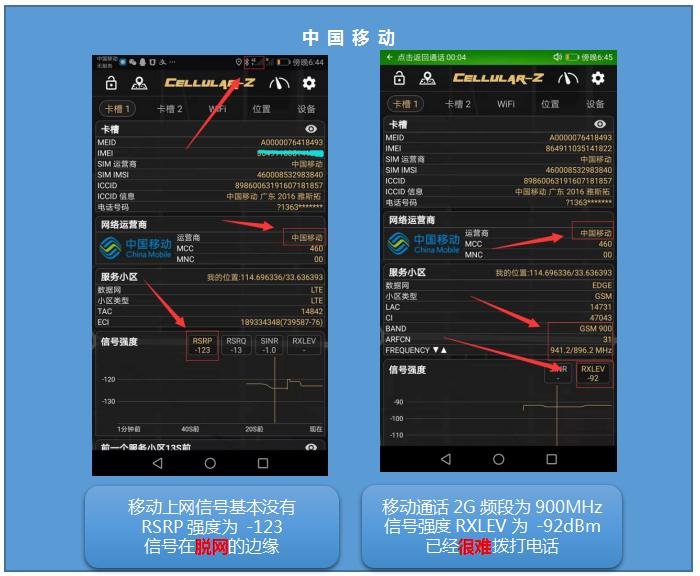

        在沒有安裝設備時，電梯內可測試到三大運營商信號如下所示：

根據以上勘測的數據可以看出，在電梯內，三大運營商的通話和上網信號已經脫網或者在脫網的邊緣。僅有電信的800M通話頻段，可以勉強通話，但是通話質量也時斷時續。

通過電梯手機信號增強器覆蓋設備，可對該情況做到改善。

一． 電梯方案

電梯內的通話信號為剛需，在電梯故障時，可給用戶提供撥打求救電話是一個必備的服務。電梯手機信號增強器也是必備信號覆蓋，因?yàn)闊o(wú)論哪個運營商的用戶，目前采用VOLTE方式通話的手機和用戶占比已經非常大。無論用戶是否明確知道VOLTE通話的開通和設置，但是根據市場的應用數據反饋，采用4G通話的用戶占比也接近半數以上了。

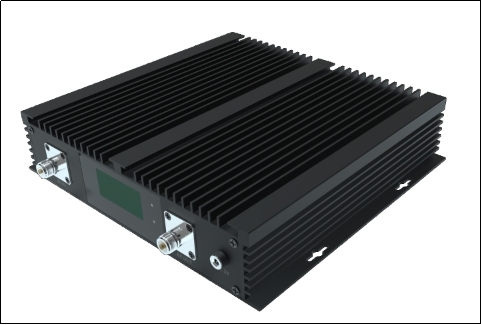

設備介紹：近端機ATNJ-CGDW-65-17-MU

遠端機ATNJ-CGDW-55-2-RU

在沒有安裝設備時，電梯內可測試到三大運營商信號如下所示：

中國移動通話+上網：GSM900M + FDD-LTE1800M

中國聯通通話+上網：WCDMA2100M + FDD-LTE1800M

中國電信通話+上網：CDMA800M + FDD-LTE1800M

三． 施工布線

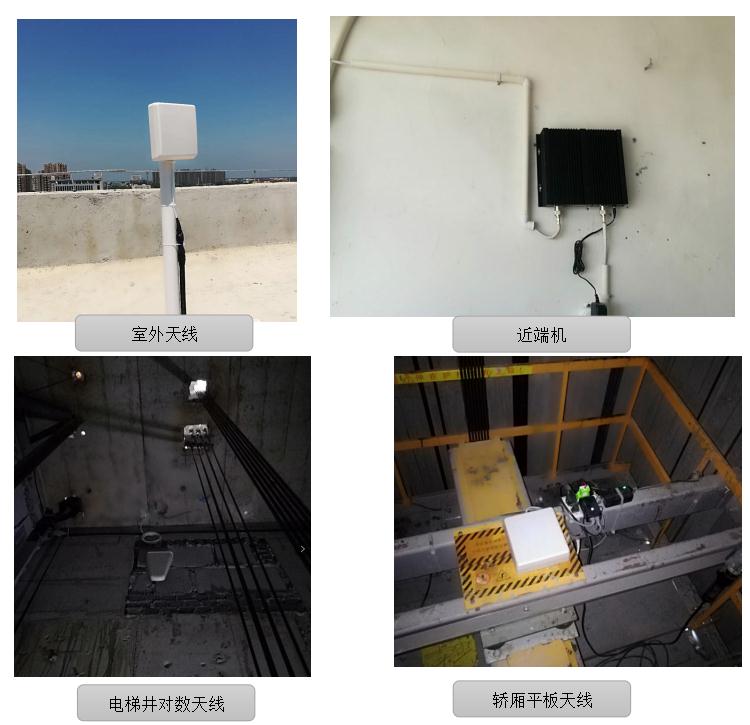

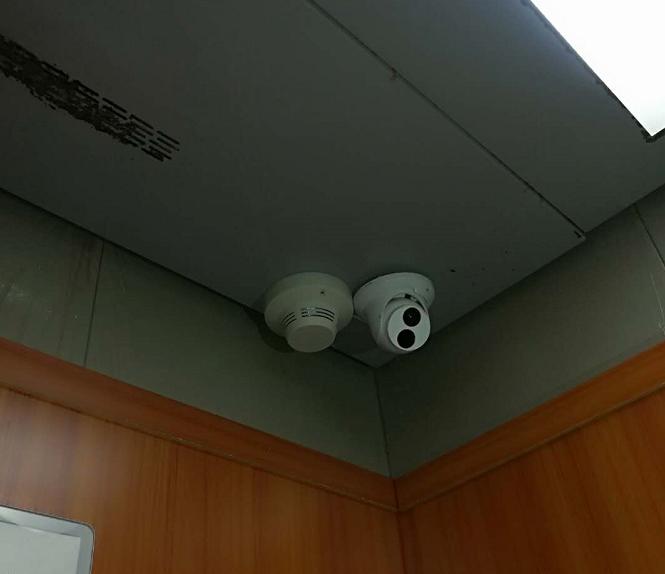

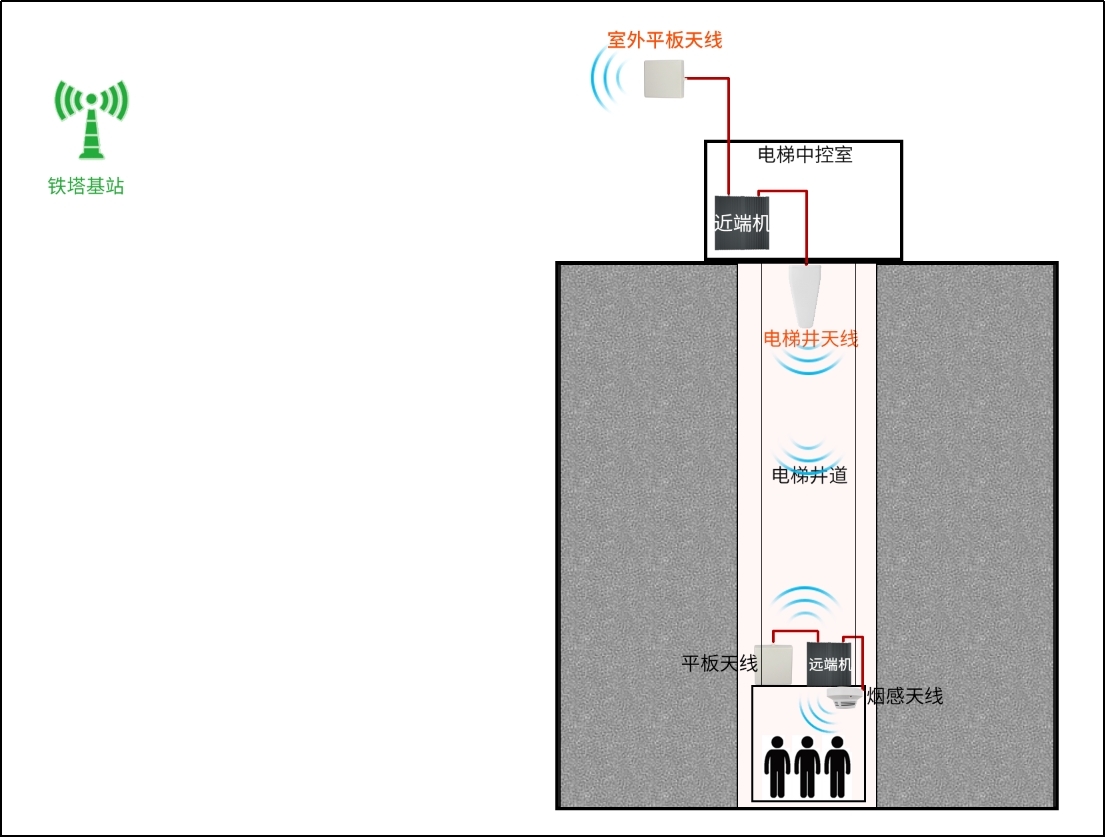

該方案施工僅需要在電梯間安裝近端機設備，引入施主天線（室外平板天線）和引出重發天線（電梯井對數天線）；和在轎廂上安裝一套無線收發的遠端機設備，引入施主天線（室外平板天線）和引出重發天線（轎廂內煙感天線）。近端機和遠端機采用無線收發方式，施工方案簡便，施工材料簡化，并且可以良好的應對低樓層電梯和高層電梯的各種電梯應用場景，成本造價和施工造價都優質高效。

四：效果測試：

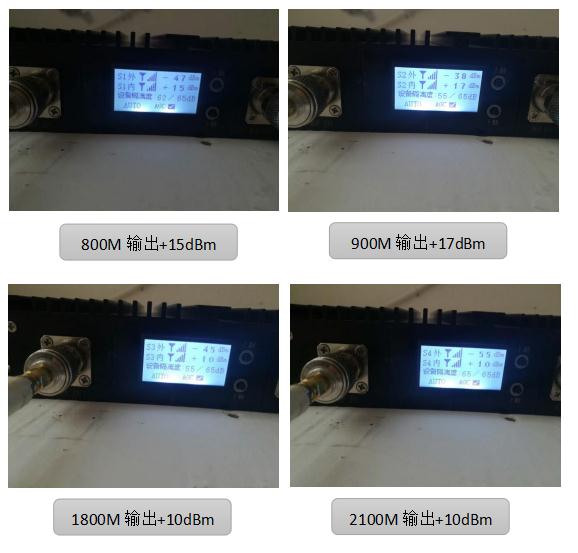

設備通電后，四個頻段輸出均在+10dBm以上，信號強度優質。

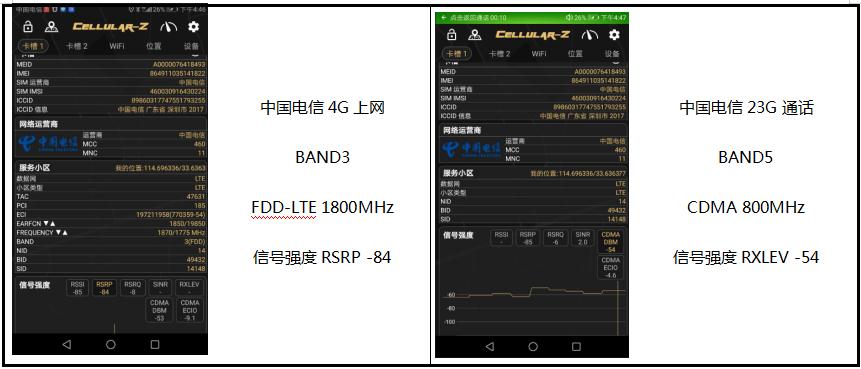

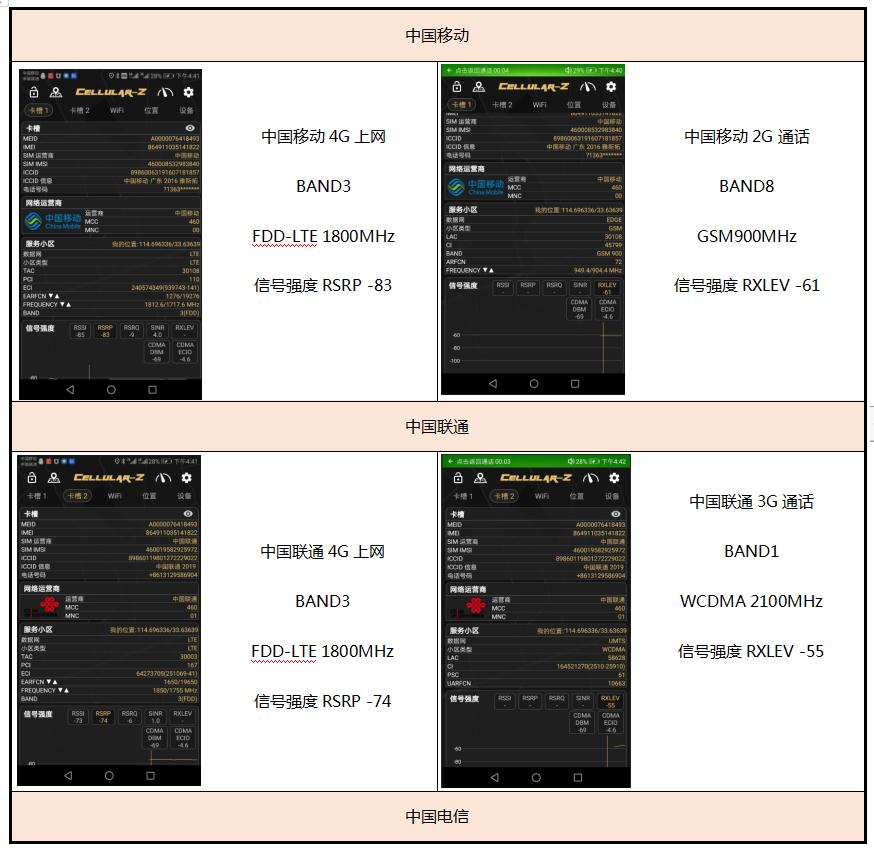

在電梯中，從1-9層，均可以測到三個運營商的手機信號值優質。無論是通話還是4G上網，都可以滿足使用需求。具體數字請參看下表所示：

總結：

作為電梯中的應用場景，首先通話信號為必備的剛需需求。電梯手機信號增強器無論是在日常生活的使用，還是在電梯故障后的求救使用，通話和上網信號都是不可或缺的服務。而基站的信號穿透電梯井后，再穿透電梯轎廂鐵外殼的衰減，是無法達到使用效果?；旧隙际翘幱谖⑷跣盘?hào)甚至脫網狀態。

而在傳統的電梯信號覆蓋方案中，均為運營商在整個電梯井道中部署室分饋線，平均每2-3層樓，在井道中采用平板天線發射信號進行覆蓋。這樣的方式即需要三個運營商分別施工，而且施工效率和成本也非常的高。

采用我公司的三網合一的電梯解決方案，即可以同時解決三大運營商的通話+上網的信號覆蓋問題，同時采用的無線接力的方法將信號傳輸入轎廂設備內，可以面對低樓層和高樓層的各種電梯應用場景，施工成本低廉，施工工期短等優點不言而喻。
