陜西省榆林市綏德縣政府精準扶貧項目

        移動電信雙網村莊手機信號覆蓋項目

        一．項目背景介紹

        陜西省榆林市綏德縣轄11個鎮、9個鄉、661個行政村。

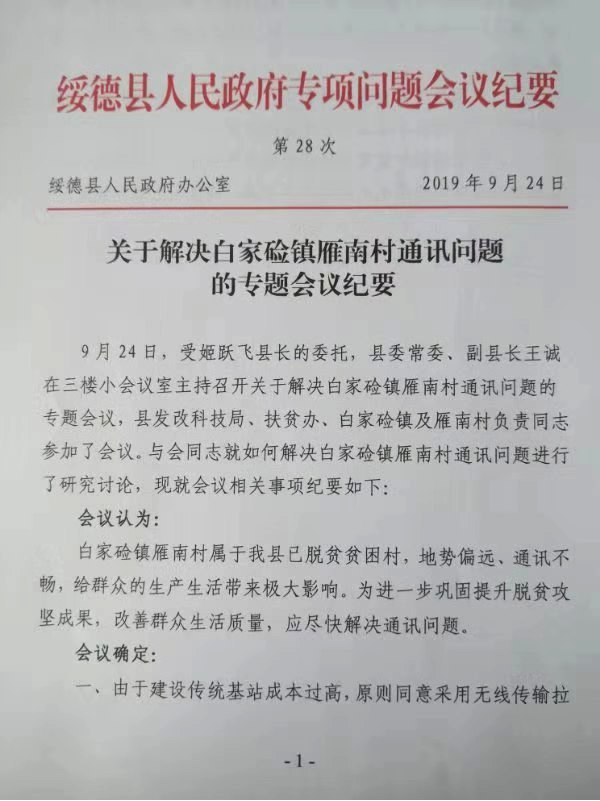

        根據2019年縣政府調研，其中186個行政村均存在缺失手機信號覆蓋和信號覆蓋不全的問題。為貫徹執行中央關于精準扶貧，切實解決民生需求和百姓生活相關問題。綏德縣展開了針對偏遠山區、貧困縣和村莊等一系列切實可行的方案考察和論證，并于2019年9月24日，將超寬帶光纖分布系統（UDAS）作為最為經濟和有效的解決方案，同時展開試點工程工作。

        首批試點樣板工程，選擇的是綏德縣雁岔溝村和南山村兩個村莊。

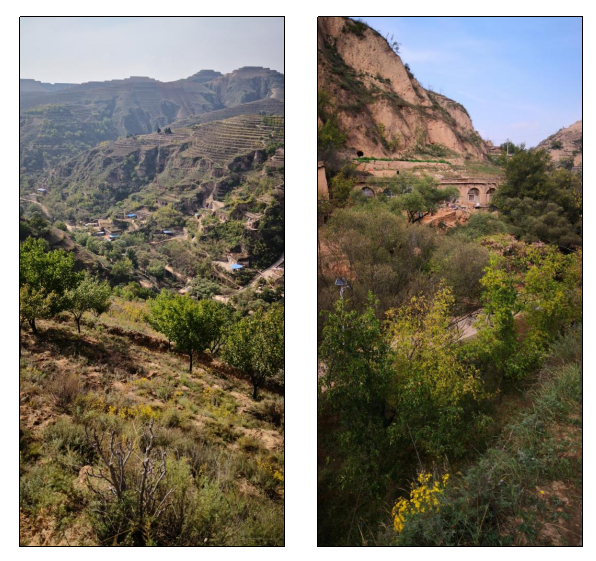

        雁岔溝村有48戶，96人，南山村有38戶，76人。均地處大山深處，集中于方圓1公里范圍內的山谷中。由于人員稀少，村落面積小且集中，村與村之間相隔數里地。若采用三大運營商基站覆蓋方式成本過高，實施方案和周期均無法有效執行落地。因此集中運營商基站的頻段信號，采用無線傳輸方式作為了首選方案。|手機信號放大器

        二．方案說明

        2.1 方案簡介

        超寬帶光纖分布系統（UDAS）包括：

        無線接收施主天線 —— 近端機 —— 光纖傳輸 —— 遠端機 —— 無線發射覆蓋天線

        將運營商發射出來的基站信號，通過無線接收的方式，光纖傳輸至需要覆蓋的區域二次放大輸出，并覆蓋的一個過程。

        該系統的優勢是：可以將多個運營商的信號，用一套系統設備，采用無線接收、無線發射方式，將信號二次接力傳輸和覆蓋。最優化的降低了系統的設備造價和施工工程的難度。

        2.2 信源勘測

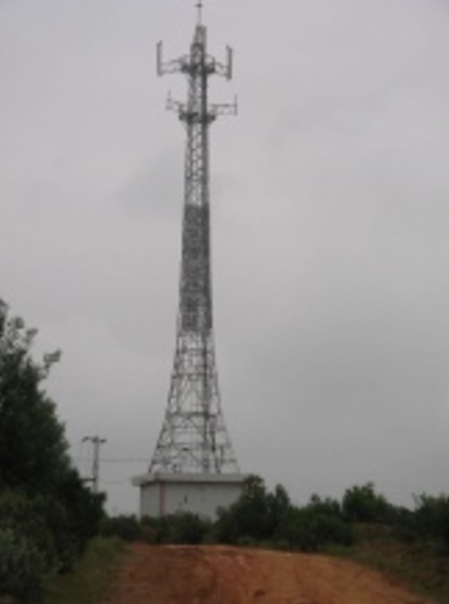

        雁岔溝村與南山村附近沒有基站，在兩村最近的一條縣道附近有一個末尾站，是屬于中國移動和中國電信的共享站。該基站的位置在公路附近，位置較低，無法做到對兩個村的有效覆蓋。

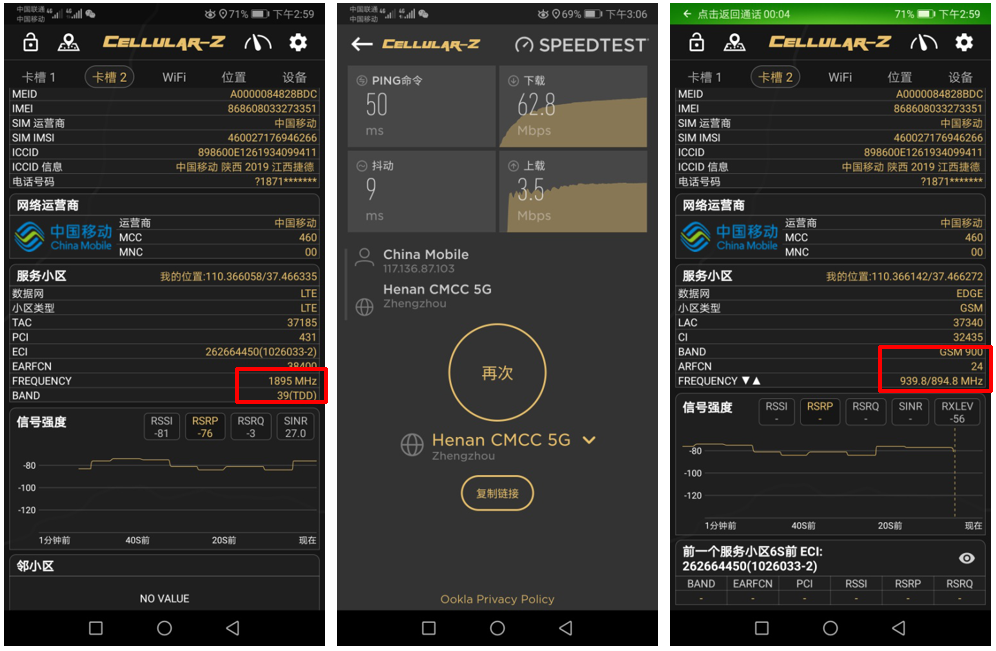

        在設計接收信號施主天線位置的山頂，勘測到該位置處的中國移動和中國電信頻段和信號強度如下圖所示：

中國移動4G上網1900M                           信號優質，網速優質                                  中國移動2G通話900M

中國電信4G上網800M            信號良好，網速良好               中國電信通話800M

        因此通過該基站輻射到接收天線處，可以獲取到中國移動和中國電信的通話、上網信號。在此處的聯通信號沒有獲取到穩定的信源，因此可以將中國移動和中國電信的通話、上網信號無線接收增強后，對兩個村莊做覆蓋。

        三．設備簡介

        3.1 系統簡介

        UDAS（Ultra Wide Band Distributed Antenna System）超寬帶分布式天線系統，也稱為光纖式分布系統。該設備特點是采用光纖線纜連接近端機（MU）和遠端機（RU），可滿足超遠距離信號傳輸，信號在光纖中的傳輸距離為20~120公里（單模傳輸）或者 2~5公里（多模傳輸）。

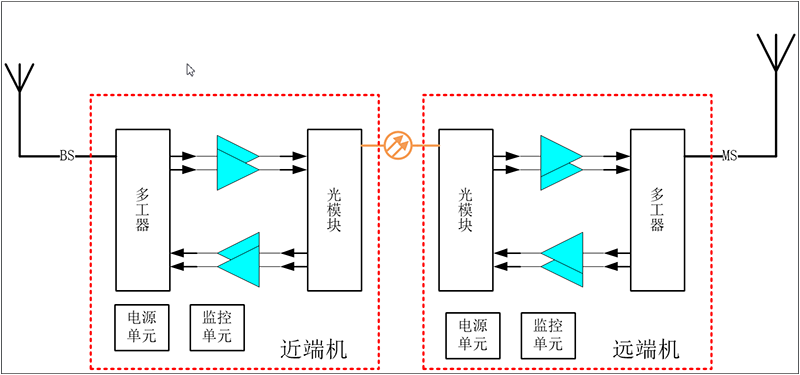

        工作原理框圖

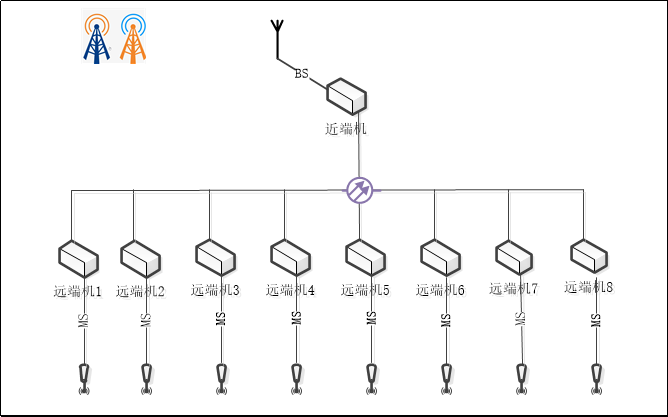

        系統拓?fù)鋱D

        光纖式系統分布能更好的解決信號在傳輸中的衰減問題，適合用于大面積的分布系統解決方案；近端機加遠端機的兩級放大增強，是弱信號的增強放大的有效保障，確保每一臺室分設備都能滿功率的輸出信號，讓覆蓋范圍和覆蓋效果得到優質效果。| 手機信號放大器

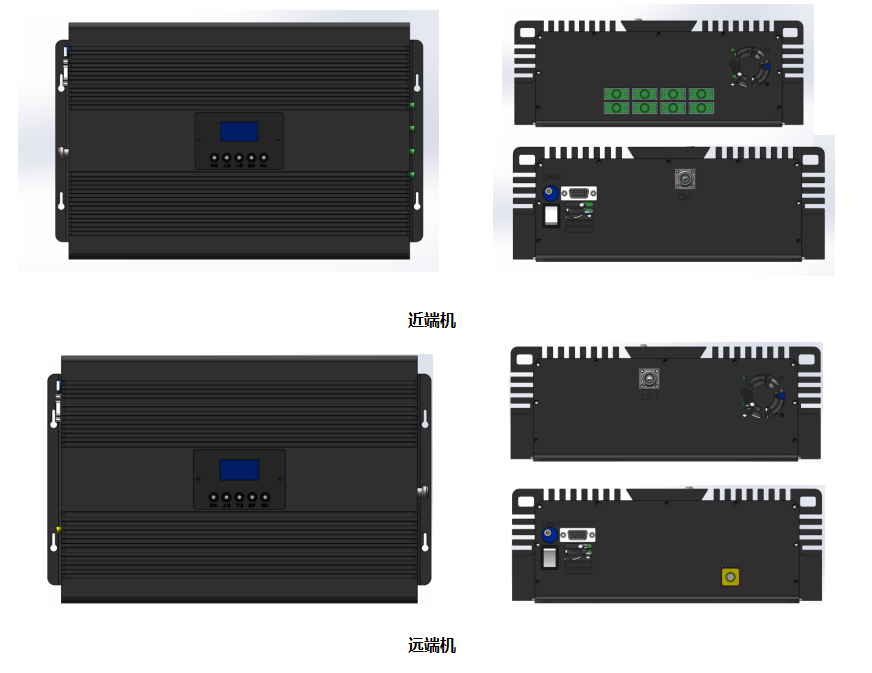

        3.2 設備簡介

        該套設備的為大功率3頻段信號放大設備，支持頻段信號為：

        該系統的近遠端兩級放大增強，增益達到105dB；遠端機室分設備滿功率輸出可達到27dBm，一臺遠端機可驅動一個室外大板裝扇區基站天線，覆蓋面積達到1.5-2公里遠。

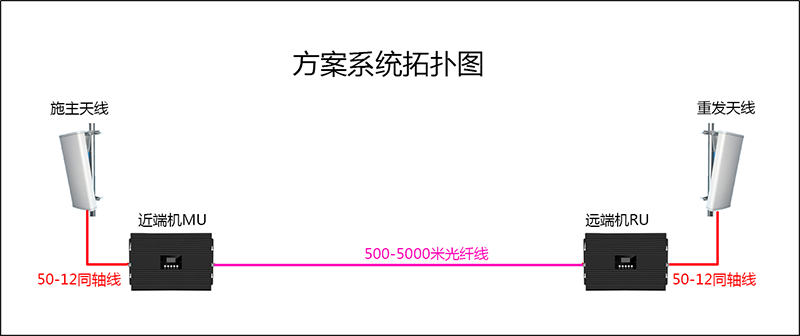

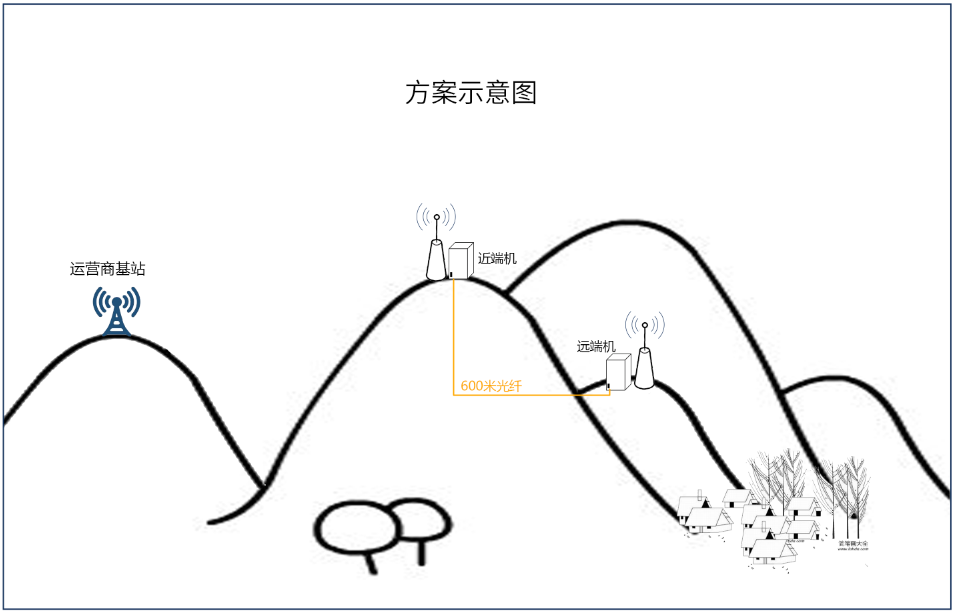

   3.3 系統方案拓?fù)鋱D

        四．工程實施

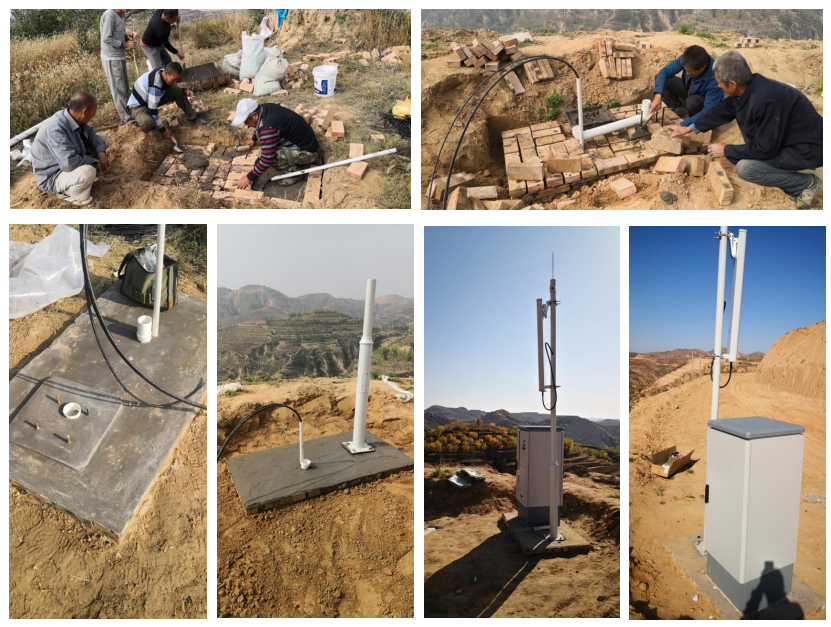

        工程施工內容分三部分：

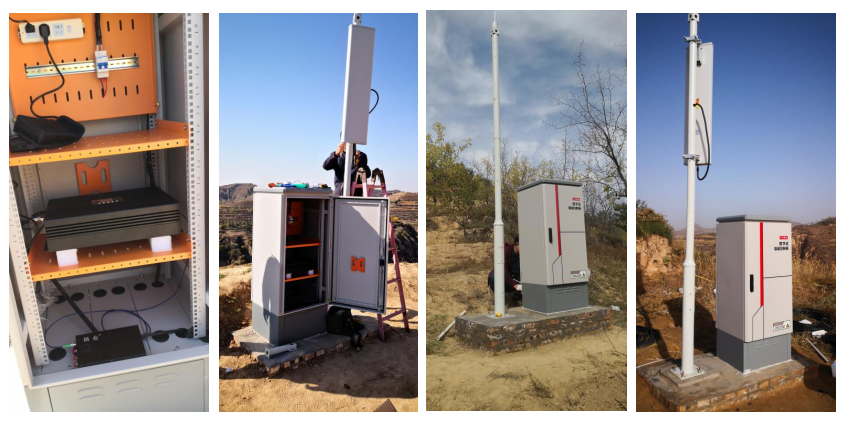

        1. 施工安裝近端機和天線

        2. 施工安裝遠端機和天線

        3. 光纖埋光纜

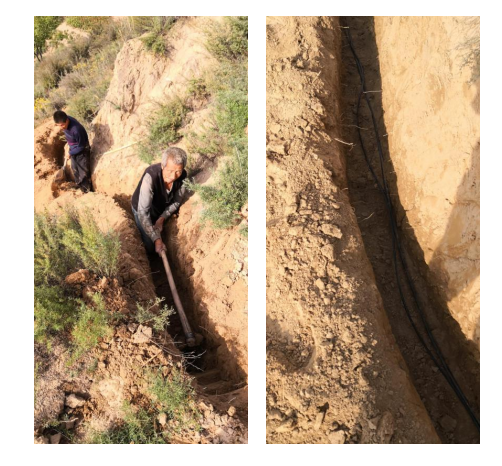

        工程施工中，在山坡上挖坑道和埋光纜得到了當?shù)卮迕竦拇罅χС?。大家得知村莊將有信號覆蓋項目施工，紛紛免費的來幫助施工和挖坑道。使得工作量最大的埋光纜工作順利得以實現和完成。

        五．項目驗收

        本項目在11月8日得以順利完成，并通過了綏德縣政府的順利驗收。

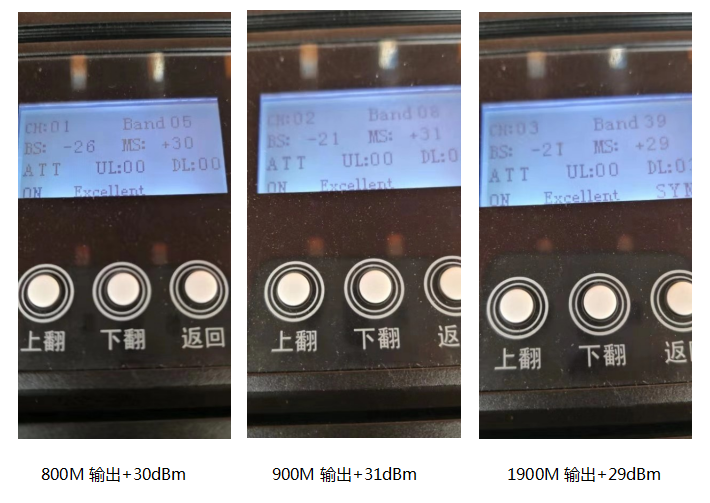

        產品工參數值優質，覆蓋信號優質。中國電信通話和上網CDMA800M的設備輸出級信號強度滿功率+30dBm；中國移動通話信號GSM900M輸出級信號強度滿功率+31dBm；中國移動4G上網信號TDD-LTE 1900M輸出級滿功率+29dBm，均可以將覆蓋范圍達到預期設計方案的目標，滿足雁岔溝村和南山村的村民手機信號通話與上網功能需求。|手機信號放大器

        （此處插入一些驗收的素材照片，可以是驗收的文件，也可以是驗收會議的現場實拍照片，也可以是在村莊里面做驗收測試的實拍照片，手機截圖等。）

        總結：此次榆林市綏德縣政府試點的村莊手機信號覆蓋項目工程，在項目選用，方案設計，施工實施上，都做到了造價最優、方案最簡單和實施最高效的目標和結果。務實可靠的將國家扶貧資金有效的落地到了民生和生計的工程上面。|手機信號放大器

        即不占政府人員和資源，還可以短時間達到目的和效果。超寬帶光纖分布系統可以作為偏遠山區的一套手機信號二次放大覆蓋的最優選擇和解決方案。
